1、圓柱型鋰離子電池（Cylindrical Li-ionBattery）

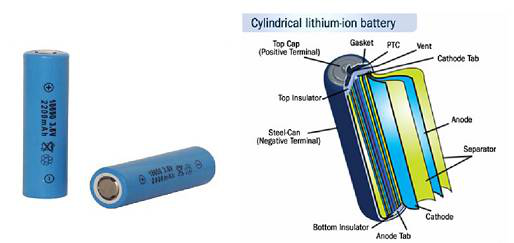

　　圓柱型的外觀與內部結構如圖所示，通常正負極與隔膜被繞卷到負極柱上，再裝入圓柱型鋼殼，然后注入電解液，封口，最后產品得以成型。下圖中還包括正溫度系數端子（PTC）和安全閥（Safety Vent）等安全部件。

　　2、方型鋰離子電池（PrismaticLi-ion Battery）

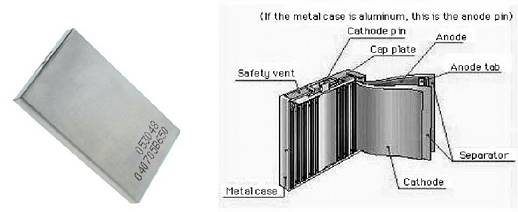

　　方型鋰離子電池外觀與內部結構如圖所示，其主要部件與圓柱型鋰離子電池類似，主要也是由正負極和電解質，以及外殼等部件組成。通常電解質為液態時，使用鋼殼；若使用聚合物電解質，則可以使用鋁塑包裝材料。

　　3、紐扣鋰離子電池（Coin Li-ion Battery）

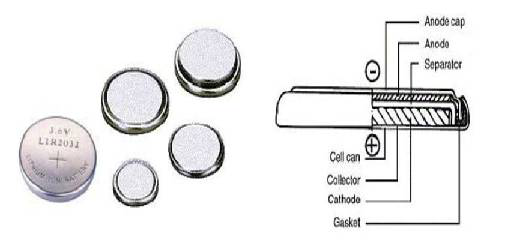

　　除圓柱型鋰離子電池和方型鋰離子電池外，還有紐扣鋰離子電池（Coin

　　Li-ion Battery），這種電池結構簡單，通常用于科研測試。

　　4、薄膜鋰離子電池（ThinFilm Li-ion Battery ）

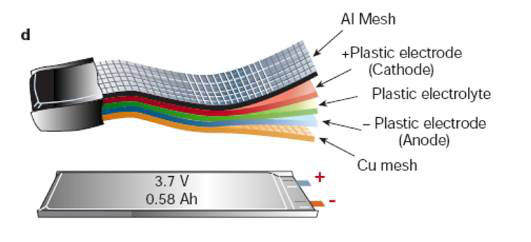

　　薄膜鋰離子電池是鋰離子電池發展的最新領域， 其厚度可達毫米甚至微米級，常用于銀行防盜跟蹤系統、電子防盜保護、微型氣體傳感器、微型庫侖計等微型電子設備。
