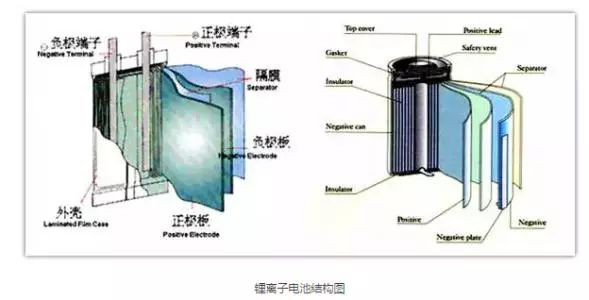

鋰離子電池的主要組成：

（1）正極——活性物質(zhì)主要指鈷酸鋰、錳酸鋰、磷酸鐵鋰、鎳酸鋰、鎳鈷錳酸鋰等，導(dǎo)電集流體一般使用厚度在10--20微米的鋁箔；

（2）隔膜——一種特殊的塑料膜，可以讓鋰離子通過(guò)，但卻是電子的絕緣體，目前主要有PE和PP兩種及其組合。還有一類(lèi)無(wú)機(jī)固體隔膜，如氧化鋁隔膜涂層就是一種無(wú)機(jī)固體隔膜；

（3）負(fù)極——活性物質(zhì)主要指石墨、鈦酸鋰、或近似石墨結(jié)構(gòu)的碳材料，導(dǎo)電集流體一般使用厚度在7-15微米的銅箔；

（4）電解液——一般為有機(jī)體系，如溶解有六氟磷酸鋰的碳酸酯類(lèi)溶劑，另有些聚合物電池使用凝膠狀電解液；

（5）電池外殼——主要分為硬殼（鋼殼、鋁殼、鍍鎳鐵殼等）和軟包（鋁塑膜）兩種 。

當(dāng)電池充電時(shí)，鋰離子從正極中脫嵌，在負(fù)極中嵌入，放電時(shí)反之。這就需要一個(gè)電極在組裝前處于嵌鋰狀態(tài)，一般選擇相對(duì)鋰而言電位大于3V且在空氣中穩(wěn)定的嵌鋰過(guò)渡金屬氧化物做正極，如LiCoO2、LiNiO2、LiMn2O4。

做為負(fù)極的材料則選擇電位盡可能接近鋰電位的可嵌入鋰化合物，如各種碳材料包括天然石墨、合成石墨、碳纖維、中間相小球碳素等和金屬氧化物，包括SnO、SnO2、錫復(fù)合氧化物SnBxPyOz(x=0.4～0.6，y=0.6～0.4，z=(2 ＋3x＋5y)/2)等。

電解質(zhì)采用LiPF6的乙烯碳酸脂（EC）、丙烯碳酸脂（PC）和低粘度二乙基碳酸脂（DEC）等烷基碳酸脂搭配的混合溶劑體系。

隔膜采用聚烯微多孔膜如PE、PP或它們復(fù)合膜，尤其是PP/PE/PP三層隔膜不僅熔點(diǎn)較低，而且具有較高的抗穿刺強(qiáng)度，起到了熱保險(xiǎn)作用。

外殼采用鋼或鋁材料，蓋體組件具有防爆斷電的功能。

基本工作原理

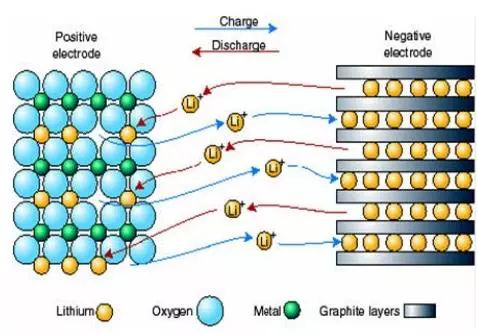

當(dāng)對(duì)電池進(jìn)行充電時(shí)，正極的含鋰化合物有鋰離子脫出，鋰離子經(jīng)過(guò)電解液運(yùn)動(dòng)到負(fù)極。負(fù)極的炭材料呈層狀結(jié)構(gòu)，它有很多微孔，到達(dá)負(fù)極的鋰離子嵌入到碳層的微孔中，嵌入的鋰離子越多，充電容量越高。

當(dāng)對(duì)電池進(jìn)行放電時(shí)（即我們使用電池的過(guò)程），嵌在負(fù)極碳層中的鋰離子脫出， 又運(yùn)動(dòng)回正極。回正極的鋰離子越多，放電容量越高。我們通常所說(shuō)的電池容量指的就是放電容量。

在鋰離子電池的充放電過(guò)程中，鋰離子處于從正極→負(fù)極→正極的運(yùn)動(dòng)狀態(tài)。這就像一把搖椅，搖椅的兩端為電池的兩極，而鋰離子就在搖椅兩端來(lái)回運(yùn)動(dòng)。所以鋰離子電池又叫搖椅式電池。

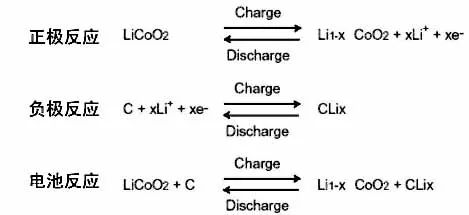

充放電機(jī)理

鋰離子電池的充電過(guò)程分為兩個(gè)階段：恒流充電階段和恒壓電流遞減充電階段。

鋰離子電池過(guò)度充放電會(huì)對(duì)正負(fù)極造成永久性損壞。過(guò)度放電導(dǎo)致負(fù)極碳片層結(jié)構(gòu)出現(xiàn)塌陷，而塌陷會(huì)造成充電過(guò)程中鋰離子無(wú)法插入；過(guò)度充電使過(guò)多的鋰離子嵌入負(fù)極碳結(jié)構(gòu)，而造成其中部分鋰離子再也無(wú)法釋放出來(lái)。

鋰離子電池保持性能最佳的充放電方式為淺充淺放。一般60%DOD是100%DOD條件下循環(huán)壽命的2~4倍。

聲明： 本網(wǎng)站所發(fā)布文章，均來(lái)自于互聯(lián)網(wǎng)，不代表本站觀點(diǎn)，如有侵權(quán)，請(qǐng)聯(lián)系刪除（VX：pxebattery）
